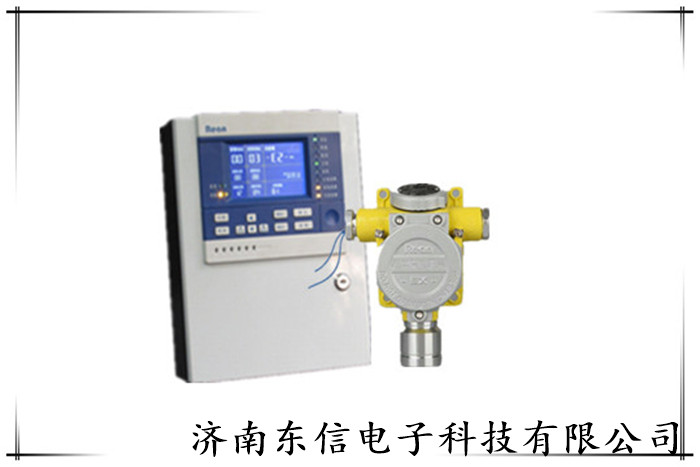

紅外式SF6+O2雙氣體六氟化硫報警裝置
紅外式SF6+O2雙氣體六氟化硫報警裝置_行業動態_濟南東信電子科技有限公司
紅外式SF6+O2雙氣體六氟化硫報警裝置
凈的SF6氣體雖然無毒，但在工作場所要防止SF6氣體的濃度上升到缺氧的水平。SF6氣體的密度大約是空氣的五倍、SF6氣體如有泄漏必將沉積于低洼處，如電纜溝中。濃度過大會出現使人窒息的危險，設計戶內通風裝置時要考慮到這一情況。
在電弧作用下SF6的分解物如SF4，S2F2，SF2，SOF2，SO2F2，SOF4和HF等，它們都有強烈的腐蝕性和毒性。因此在電力系統GIS等應用SF6的工作場所，要加裝SF6氣體泄漏監測設備，SF6氣體監測的主要方法有一下四種：
1）電化學技術（TGS830、TGS832）費加羅傳感器或鹵素氣體傳感器。
電化學技術的原理是被檢測氣體接觸到200°C左右高溫的催化劑表面，并與之發生相應的化學反應，從而產生電信號的改變，以此來發現被檢測氣體。電化學技術其成本低、壽命長、結構簡單，可以連續工作的特點。
2）高壓擊穿技術。
電擊穿技術是從SF6在電力上的典型應用——作為絕緣氣體應用在GIS開關柜中演變而來的。其工作原理是根據SF6氣體絕緣的特性，從置于被檢測空氣中的高壓電極間電壓的變化來判斷空氣中是否含有SF6氣體。因其結構相對簡單，成本低，檢測精度相對高的特點。
3）紅外光譜技術（IAC510）
紅外光譜吸收技術(又稱激光技術）的原理是SF6作為溫室氣體，對特定波段的紅外光有很強烈的吸收特性。紅外光譜技術的特點是成本高，結構復雜，靈敏度高，不受環境的影響和干擾，對環境的溫度和濕度的變化所帶來的檢測誤差很小，由于其是采用主動抽取測試點氣體的原理，帶來的效果是發現泄漏早，反應迅速。同時系統結構對工程實施中的布線也帶來了很大的方便。
檢測氣體：空氣中的六氟化硫SF6
檢測方式：固定、在線檢測，擴散式測量
測量范圍：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率 ：0.1ppm、0.1%LEL
精 度：±3%FS
顯示方式：液晶顯示（可選）
響應時間：≤30秒
恢復時間：≤60秒
防爆標志：ExdⅡCT6
防爆連接螺紋：3/4"NPT
信號輸出：4～20mA二線制標準電流(最大負載1500歐姆)
最大傳輸距離：1100米（Rvv0.75平方毫米屏蔽電纜）
工作溫度：-20℃～+50℃
濕 度：10%～95%RH （非凝露）
電 源：24VDC±12VDC
最大功耗：2.5W
氣體檢測器特點：
●防爆等級為ExdⅡCT6
●高精度、長壽命的進口氣體傳感器
●自動溫度補償、零點、滿量程漂移補償
●防高濃度氣體沖擊的自動保護功能
●全軟件校準功能，用戶也可自行校準，用3個按鍵實現，操作簡單
●二線制4～20mA輸出
●兩個電纜進線口，方便現場安裝
●獨立氣室結構，傳感器更換便捷
