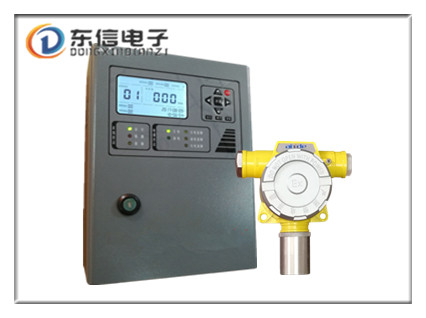

六氟化硫泄漏報警器sf6氣體檢測系統SF6氣體泄漏監控子系統主要對SF6氣體為絕緣介質的高壓電器設備場所內進行環境監測。當場所內設備發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍，積累于底層空間，并造成局部缺氧，引起嚴重事故。為此：《電業安全工作規程》（發電廠和變電站部分）特別規定，工作人員進入SF6配電裝置室低位區或電纜溝進行工作必須保證SF6氣體濃度小于1000ppm，含氧量不低于18%及周圍環境相對濕度80%，同時必須開啟通風系統。
六氟化硫泄漏報警器sf6氣體檢測系統

氣體檢測器技術指標：

檢測氣體：空氣中的六氟化硫SF6

檢測方式：固定、在線檢測，擴散式測量

測量范圍：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL

分辨率  ：0.1ppm、0.1%LEL

精  度：±3%FS

顯示方式：液晶顯示（可選）

響應時間：≤30秒

恢復時間：≤60秒

防爆標志：ExdⅡCT6

防爆連接螺紋：3/4"NPT

信號輸出：4～20mA二線制標準電流(最大負載1500歐姆)

最大傳輸距離：1100米（Rvv0.75平方毫米屏蔽電纜）

工作溫度：-20℃～+50℃

相對濕度：10%～95%RH （非凝露）

電  源：24VDC±12VDC

最大功耗：2.5W

六氟化硫泄漏報警器sf6氣體檢測系統
本系統采用間歇式檢測模式，進行在線監測其場所內SF6氣體濃度及O2含量和環境溫度、濕度的狀態監測，當場所內SF6濃度及O2含量和環境濕度發生變化時，傳感器立即響應這些變化。實現對場所內SF6濃度及O2的含量和環境溫度、濕度進行有效地監測。通過現場總線(RS485)由監控報警主機采集狀態參數，當場所內出現超限值時，進入預警聲光報警同時啟動風機進行通風換氣或啟動除濕機進行除濕。同時將狀態參數上傳輸給監控中心。在監控中心電子地圖上進行定位及管理和環境參量超過預設值時發出視聽告警在電子地圖界面上閃爍顯示，按照預設置聯動方案，對通道門體、風機以及水泵等進行管理；以及通過語音、短信方式自動通知值班維護人員，特別是對日常巡視和維護人員人身安全得到可靠的保障。
